Wrocław 11.07.2013r.
WYJAŚNIENIE TREŚCI SPECYFIKACJI ISTOTNYCH WARUNKÓW ZAMÓWIENIA
dotyczy: przetargu nieograniczonego na robotę budowlaną inwestycji pn.: ,,Rozbudowa budynku Nr 1 na potrzeby Zintegrowanego Bloku Operacyjnego w 4 Wojskowym Szpitalu Klinicznym z Polikliniką SP ZOZ we Wrocławiu K-2857”, znak sprawy 77/Log./2013
Zamawiający 4 Wojskowy Szpital Kliniczny z Polikliniką SP ZOZ we Wrocławiu działając na podstawie art. 38 ust. 1 i 2 ustawy Prawo zamówień publicznych (t.j. Dz. U. z 2010r., Nr 113, poz. 759 z późn. zm.) informuje, że wpłynęły wnioski o wyjaśnienie treści specyfikacji istotnych warunków zamówienia dotyczące ww. postępowania:
Pytanie nr 1:
W przedmiarze robót brakuje pozycji odnoszącej się do dostawy i montażu zewnętrznych parapetów aluminiowych z profilem bocznym, montowanych na taśmie uszczelniającej (zgodnie z rys.1902A) Prosimy o wyjaśnienie, czy należy przyjąć parapety z blachy powlekanej ( zgodnie ze specyfikacją) i czy zastępują one parapety aluminiowe?
Odp. na pytanie nr 1:
Zgodnie z projektem - Wg punktu 3.3.6 opisu technicznego ( zadanie IV PW1/1) - Parapety zewnętrzne systemowe z blachy stalowej ocynkowanej ogniowo o grubości min. 0,7mm, powlekanej kilkoma warstwami ( min. 3) powłok poliestrowych. Wykończenie boczne i montaż systemowy.
Pytanie nr 2:
W przedmiarze, nie ujęto również mocowania płyt styropianowych na elewacji, przyjęto jedynie mocowanie narożników elewacji.
Odp. na pytanie nr 2:
W przedmiarze dotyczącym Izolacji Termicznej budynku nr 1 w poz. 34 uwzględniono przyklejanie płyt styropianowych z systemowymi kołkami mocującymi w ilości minimum 5 sztuk na płytę styropianu.
Przy tej wysokości obiektu jest potrzeba dodatkowego, mechanicznego mocowania płyt docieplających, miejsc wrażliwych w narożnikach – zgodnie z systemowym warunkiem przestrzegania technologii i zastosowania dobrej jakości materiałów. Ponieważ Oferent ma prawo wybrać dowolny system BSO, w przypadku wybranego systemu, Oferent ma obowiązek uwzględnić w cenie oferty podstawowe i dodatkowe kołkowanie styropianu
Pytanie nr 3:
W przedmiarze robót nie uwzględniono oczyszczenia oraz pomalowania istniejących krat i portfenetr po zdemontowaniu i przed ponownym montażem, czy zadaszenie zasieku na butle z gazami również ma być odtworzone?
Odp. na pytanie nr 3:
W przedmiarze jest sformułowanie, że ponowny montaż krat i portfrenetr należy wykonać po renowacji tych elementów. Zakres renowacji należy dobrać w zależności od aktualnego w chwili robót stopnia ich zużycia/zniszczenia.
Zadaszenie zasieku na butle z gazami do likwidacji.
Pytanie nr 4:
Prosimy o wyjaśnienie, czy należy uwzględnić zamurowania okien w miejscach powiązania elewacji z projektowanym budynkiem ZBO?
Odp. na pytanie nr 4:
Zostały uwzględnione w przedmiarze "Architektura i konstrukcja ZBO" – punkt 1.1.3 ( poz. 18). Zgodnie z rysunkiem np. ZBORGPP WAR1041, ZBORGPP WAR1044
Pytanie nr 5:
Prosimy o uzupełnienie dokumentacji o projekt AKP.
Odp. na pytanie nr 5:
Zamawiający nie może odpowiedzieć na ww. pytanie gdyż pytający nie wyjaśnił co rozumie pod pojęciem ,,projekt AKP”
Pytanie nr 6:
Prosimy o informację, czy Zamawiający posiada prawomocne pozwolenie na budowę. Jeżeli tak, to prosimy o jego udostępnienie.
Odp. na pytanie nr 6:
Zamawiający posiada prawomocne pozwolenie na budowę.
Pytanie nr 7:
Prosimy o udostępnienie zatwierdzonej Decyzji WSR-Z.6131.2.38.2013.EP L.dz. 1953, 3199 z dnia 14 maja 2013r. Urzędu Miejskiego Wrocławia Wydział Środowiska
i Rolnictwa, na podstawie której Wykonawca zobowiązany jest dokonać nasadzeń zamiennych. Odp. na pytanie nr 7:
Zamawiający posiada Decyzję na podstawie, której Wykonawca zobowiązany jest dokonać nasadzeń zamiennych.
Pytanie nr 8:
Prosimy o wyjaśnienie, czy w cenie oferty należy ująć również wyposażenie medyczne zawarte w Tabeli 1 znajdującej się w Kartonie 2_6/ZAD IV PW1_2 TECHNOLOGIA. Jest ono również wyszczególnione w pomieszczeniach w pliku Załącznik nr 2 do specyfikacji – Zestawienie wyposażenia do złożenia oferty cenowej na płycie nr 4, nie jest natomiast zawarte w przedmiarze (poza szafami medycznymi – 22+12 szt. – kosztorys ofertowy Tabela 1A / Technologia medyczna na płycie nr 3).
Odp. na pytanie nr 8:
W cenie oferty należy ująć zestawienie wg tabel 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych).
Pytanie nr 9:
W Tabeli Elementów Rozliczeniowych Zamawiający umieścił pozycję nr 21. Wyposażenie medyczne – cz. I oraz pozycję nr 22. Wyposażenie medyczne – cz.II. Prosimy o wskazanie jakie wyposażenie medyczne należy umieścić w poz. 21,
a jakie w poz. 22, ponieważ z zestawień wyposażenia ten podział nie wynika. Odp. na pytanie nr 9:
Zamawiający traktuje umieszczenie pozycji nr 21. Wyposażenie medyczne – cz.I oraz pozycję nr 22 Wyposażenie medyczne – cz.II jako oczywistą pomyłkę pisarską
Pytanie nr 10:
W Tabeli Elementów Rozliczeniowych Zamawiający umieścił pozycję nr 23. Wyposażenie meblowe medyczne – cz. I oraz pozycję nr 24. Wyposażenie meblowe medyczne – cz.II. Prosimy o wskazanie jakie wyposażenie meblowe medyczne należy umieścić w poz. 23, a jakie w poz. 24, ponieważ z zestawień wyposażenia ten podział nie wynika.
Odp. na pytanie nr 10:
Zamawiający traktuje umieszczenie pozycji nr 23. Wyposażenie meblowe medyczne – cz. I oraz pozycji nr 24. Wyposażenie meblowe medyczne – cz. II w Tabeli Elementów Rozliczeniowych jako oczywistą omyłkę pisarską
Pytanie nr 11:
W związku z zapisem punktu III.1 SIWZ, tj:
„Przedmiotem zamówienia jest robota budowlana polegająca na „Rozbudowie budynku Nr 1 na potrzeby Zintegrowanego Bloku Operacyjnego w 4 Wojskowym Szpitalu Klinicznym z Polikliniką SP ZOZ we Wrocławiu K-2857, na podstawie opracowanej dokumentacji projektowo-kosztorysowej dla inwestycji budowlanej pt: „Utworzenie zintegrowanego Bloku Operacyjnego z zakupem wyrobów medycznych w 4 Wojskowym Szpitalu Klinicznym z Polikliniką SP ZOZ we Wrocławiu K-2857” wraz z zapewnieniem serwisu gwarancyjnego dla wykonanych robót i w trakcie rękojmi oraz wykonywanie serwisowania zamontowanych urządzeń przez okres trwania gwarancji (1 x w roku i 2 x w roku) zgodnie z zaleceniami producenta oraz pielęgnacja wykonanych nasadzeń zamiennych, w celu zachowania ich żywotności.”
prosimy o wyjaśnienie przez jaki okres ma być prowadzona pielęgnacja nasadzeń zamiennych.
Odp. na pytanie nr 11:
Zgodnie ze Specyfikacją - Pielęgnacja nasadzeń zamiennych przez okres 3 lat po posadzeniu.
Pytanie nr 12:
Prosimy o uzupełnienie dokumentacji o rys. W-AD-1310 projektu wykonawczego ZBO budynku nr 1.
Odp. na pytanie nr 12:
Ww. dokumentacja udostępniona została pod niniejszymi wyjaśnieniami.
Pytanie nr 13:
Wg opisu w "CZĘŚCI II-WZÓR UMOWY/KONTRAKTU" w pkt. 2 rozdziału 2 "Warunki ogólne kontraktu" widnieje zapis: "Na warunki kontraktu składają się Część I "Warunki ogólne"(...) oraz Część II- "Warunki Szczególne", które zmieniają i/lub uzupełniają postanowienia Warunków Ogólnych. Warunki Szczególne zmieniają, uzupełniają i wprowadzają dodatkowe klauzule do Warunków Ogólnych". Prosimy o zamieszczenie brakującej Części I- „Warunki Ogólne”
Odp. na pytanie nr 13:
Zamawiający nie zamieścił „Warunków Ogólnych” co było już przedmiotem wyjaśnień ( w odp. na pyt. 33. wyjaśnień z dnia 03.07.2013r.) Rozdział 2 we wzorze Umowy/Kontraktu należy odczytywać całościowo tj. również mając na uwadze podkreślone niżej zapisy ust. 1 jak i 3:
1. Roboty będące przedmiotem niniejszego Kontraktu będą wykonane zgodnie z WARUNKAMI KONTRAKTOWYMI DLA BUDOWY dla robót inżynieryjno-budowlanych projektowanych przez Zamawiającego, czwarte wydanie angielsko-polskie niezmienione 2008 r. (tłumaczenie pierwszego wydania w języku angielskim z 1999 r.), przygotowane i opublikowane przez Międzynarodową Federację Inżynierów Konsultantów (Fédération Internationale des Ingénieurs-Conseils - FIDIC), P.O. Box 311, CH-1215 Geneva 15, Szwajcaria, dostępne pod adresem:
SIDIR – siedziba, biuro:
PL 00-074 Warszawa, ul. Trębacka 4, lok. 429, IV p., budynek KIG
tel. nr (48 22) 826 16 72; e-mail: biuro@sidir.pl
2. Na Warunki Kontraktu składają się Część I – "Warunki Ogólne", które stanowią wyżej wymienione WARUNKI KONTRAKTOWE DLA BUDOWY dla robót inżynieryjno-budowlanych projektowanych przez Zamawiającego oraz Część II – "Warunki Szczególne", które zmieniają i/lub uzupełniają postanowienia Warunków Ogólnych. Warunki Szczególne zmieniają, uzupełniają i wprowadzają dodatkowe klauzule do Warunków Ogólnych. Warunki Ogólne Kontraktu pozostają wiążące o ile Warunki Szczególne nie stanowią inaczej. Numeracja klauzul w Warunkach Szczególnych nie jest kolejna i jest zgodna z numeracją klauzul przyjętą w Warunkach Ogólnych.
3. Uważa się, że Wykonawca zaznajomił się i posiada wymienioną wersją WARUNKÓW KONTRAKTOWYCH DLA BUDOWY dla robót inżynieryjno - budowlanych projektowanych przez Zamawiającego i na żądanie przedstawi ją Zamawiającemu.
Pytanie nr 14:
W związku z tym, iż banki pracują na swoich wzorach Gwarancji i nie chcą ich wystawiać na innych drukach, prosimy o wyjaśnienie czy Zamawiający zaakceptuje treść Gwarancji Bankowej, zasadniczo zgodnej ze wzorem zamieszczonym w dokumentacji przetargowej, w brzmieniu wg Załącznika nr 1.

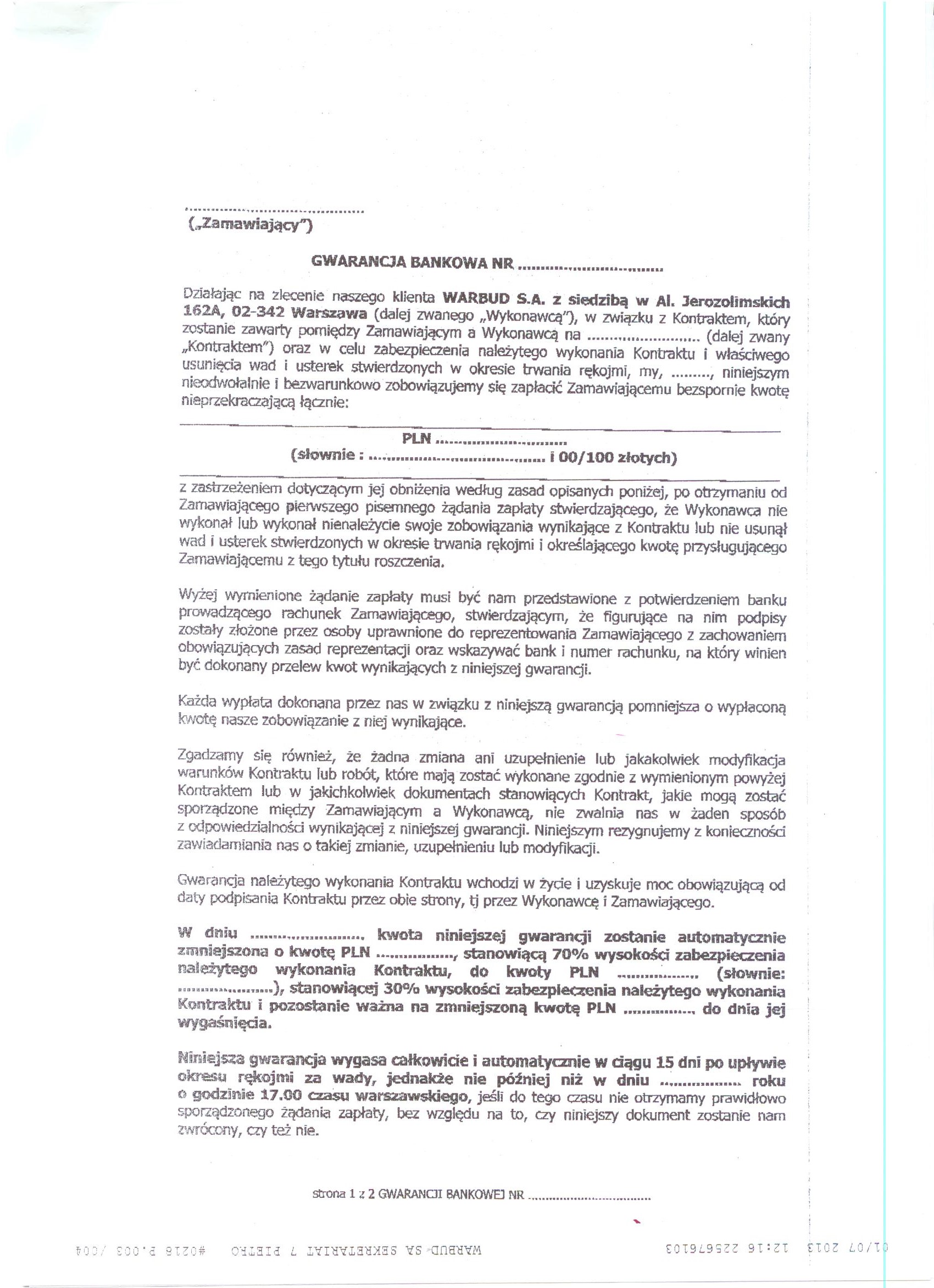

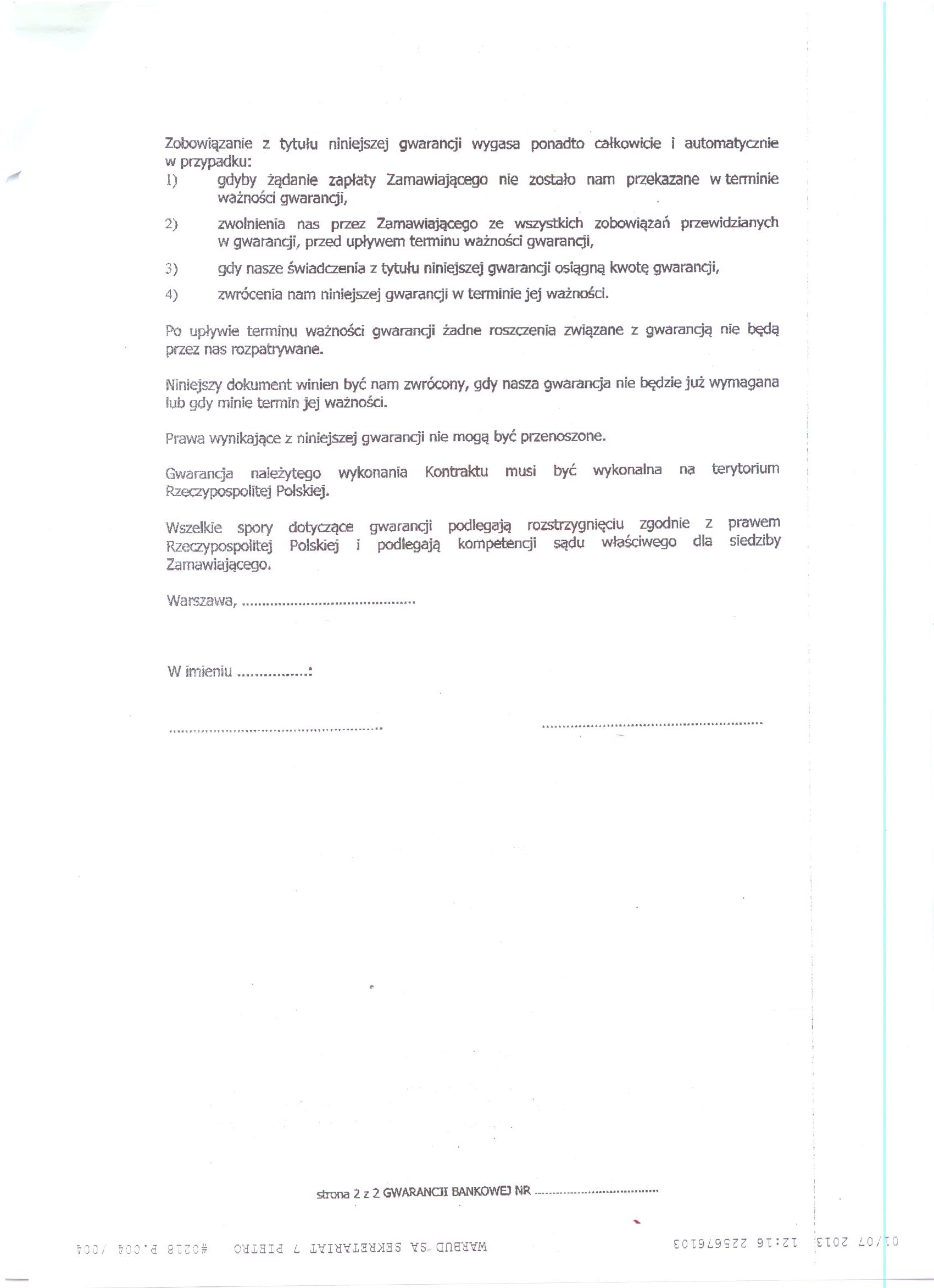

(załącznik w formie skanu znajduje się pod wyjaśnieniami)
Odp. na pytanie nr 14:
Zamawiający nie wyraża zgody na zmianę treści gwarancji zabezpieczenia należytego wykonania umowy. Przedstawiony wzór gwarancji zmienia zapisy dotyczące jej ważności.
Pytanie nr 15:
Prosimy o wyjaśnienie czy do oferty należy złożyć rozbicie oferty cenowej w jakiejkolwiek formie, tabela cen jednostkowych lub kosztorysy w formie uproszczonej
Odp. na pytanie nr 15:
Do oferty należy złożyć dokumenty opisane w rozdziale XV SIWZ Opis sposobu przygotowania oferty.
Pytanie nr 16:
W przedmiarze robót nie ujęto dekorów h=15cm płytek ściennych 20x25cm. Czy należy ująć ten element w ofercie ?
Odp. na pytanie nr 16:
W przedmiarze w poz. 515 ujęto wykonanie okładzin ścian płytkami ceramicznymi 20x25cm i dekorami H=15cm. W ofercie można cenę płytek uśrednić.
Pytanie nr 17:
W przedmiarze robót nie ujęto cokołów z płytek granitowych na schodach. Czy należy ująć ten element w ofercie.
Odp. na pytanie nr 17:
W przedmiarze ujęto cokoły z płytek granitowych na schodach - w poz. 511
Pytanie nr 18:
W przedmiarze robót nie ujęto ogrodzenia z siatki h=110 cm z furtką wg rys. WAD-1240. Czy należy ująć ten element w ofercie ?
Odp. na pytanie nr 18:
W przedmiarze ujęto ogrodzenie systemowe z furtką przy Kotłowni - w poz. 648
Pytanie nr 19:
Prosimy o wskazanie produktu przykładowego (referencyjnego) dla : płyta g-k grubości 12,5mm higieniczna GKBI.
Odp. na pytanie nr 19:
Należy przyjąć płytę GKBI (wodoodporną), a higieniczność uzyskać po malowaniu zgodnie z systemem odpowiednim dla danego pomieszczenia.
Pytanie nr 20:
Na rysunkach detali WAD-1311, WAD-1312 wpisano płyta g-k na ruszcie aluminiowym. Prosimy o wyjaśnienie czy rzeczywiście ma być to ruszt aluminiowy, czy systemowe profile do ścian g-k stalowe, ocynkowane.
Odp. na pytanie nr 20:
Przyjąć płytę g-k na systemowych profilach do ścian g-k - stalowych , ocynkowanych zgodnie z opisem elementów architektury pkt. 3.2.2. ŚCIANY DZIAŁOWE
Pytanie nr 21:
Prosimy o wyjaśnienie, czy tapeta OS-01 wg punktu 3.4.3.3 opisu technicznego stosowana w pomieszczeniach ogólnodostępnych (hole, korytarze, poczekalnie) ma być rzeczywiście z powłoką Tedlar i ma mieć właściwości antybakteryjne z formułą Bio-Pruf?
Odp. na pytanie nr 21:
Okleina ścienna Typ OS-01 z powłoką typu Tedlar zapewniającą ochronę przed powstawaniem plam i działaniem chemikaliów oraz w pomieszczeniach 2.001, 2.102, 3.001, 3.102, 4.001 z formułą typu Bio-Pruf mającą właściwości antybakteryjne i higieniczne ze względu na strefę bezpośredniego sąsiedztwa części zabiegowej szpitala.
Pytanie nr 22:
Prosimy o wyjaśnienie, czy wszystkie tapety OS-01 wykazane w punkcie 3.4.3.3 opisu technicznego mają mieć nadruk ? Jeżeli nie, to prosimy o listę tapet z nadrukiem i bez ?
Odp. na pytanie nr 22:
Tak , wszystkie okleiny ścienne Typ OS-01 mają być z nadrukiem wybranym na etapie realizacji w nadzorze autorskim.
Pytanie nr 23:
Na rys. WAZ-1359 podano, że rolety aluminiowe R1 występują na kondygnacji 1 w ilości 18 szt., a w sumie jest ich 12 szt. W przedmiarze rolet R1 podana jest ilość 14 szt. Którą ilość należy przyjąć do wyceny ?
Odp. na pytanie nr 23:
Należy przyjąć rolety w kasetach wraz z kosztem dostawy i montażu w ilości 18 sztuk zgodnie z zestawieniem na rys. nr WAZ-1359C
Pytanie nr 24:
W SIWZ w punkcie III. Opis przedmiotu zamówienia w podpunkcie 1.2 zapisano: „Zmianie nie będą podlegać materiały wskazane w załączniku nr 1 do SIWZ”. W dokumentacji brak załącznika nr 1 do SIWZ. Czy Zamawiający miał na myśli dokument umieszczony na Płycie 4 „ZAŁĄCZNIK NR 2 DO SPECYFIKACJI TECHNICZNEJ- ZESTAWIENIE WYPOSAŻENIA DO ZŁOŻENIA OFERTY CENOWEJ”. Prosimy o potwierdzenie lub przekazanie właściwego załącznika nr 1 do SIWZ.
Odp. na pytanie nr 24:
Nie, Zamawiający nie miał na myśli dokumentu umieszczonego na Płycie 4 ,,ZAŁACZNIK NR 2 DO SPECYFIKACJI TECHNICZNEJ – ZESTAWIENIE WYPOSAŻENIA DO ZŁOŻENIA OFERTY CENOWEJ”
Załącznik nr 1 do SIWZ to”
FORMULARZ OFERTOWY przetargu nieograniczonego r 77/Log./2013 na robotę budowlaną inwestycji pn.: ,,Rozbudowa budynku Nr 1 na potrzeby Zintegrowanego Bloku Operacyjnego w 4 Wojskowym Szpitalu Klinicznym z Polikliniką SP ZOZ we Wrocławiu K-2857” w tym TABELE JAKOŚCIOWE
Pytanie nr 25:
Prosimy o potwierdzenie, że urządzenia znajdujące się w „ZAŁĄCZNIK NR 2 DO SPECYFIKACJI TECHNICZNEJ- ZESTAWIENIE WYPOSAŻENIA DO ZŁOŻENIA OFERTY CENOWEJ” są przedmiotem zamówienia i należy je wycenić w ofercie
Odp. na pytanie nr 25:
Nie, przetarg obejmuje wyposażenie wg załącznika nr 1 do Specyfikacji Technicznej, załącznik nr 2 obejmuje całe docelowe wyposażenie dla zobrazowania funkcji poszczególnych pomieszczeń.
W cenie oferty należy ująć zestawienie wg tabel 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych) zgodnie z przedmiarem technologii medycznej.
Pytanie nr 26:
Prosimy o podanie wyposażenia technologicznego dla kolumny anestezjologicznej sufitowej z uwzględnieniem ilości punktów poboru gazów medycznych.
Odp. na pytanie nr 26:
Zadaniem Wykonawcy robót jest doprowadzenie wyposażenia technologicznego dla kolumny anastezjologicznej sufitowej, a sama kolumna jest przedmiotem osobnego przetargu:
2 x tlen
2 x sprężone powietrze (2 x R5)
2 x próżnia
1 x odciąg gazów anestetycznych
1 x podtlenek azotu (N2O)
8 x gniazda wyrównania potencjału
8 x gniazda teletechniczne podwójne
Pytanie nr 27:
Prosimy o podanie wyposażenia technologicznego dla kolumny chirurgicznej sufitowej z uwzględnieniem ilości punktów poboru gazów medycznych.
Odp. na pytanie nr 27:
Zadaniem Wykonawcy robót jest doprowadzenie wyposażenia technologicznego dla kolumny chirurgicznej sufitowej, a sama kolumna jest przedmiotem osobnego przetargu:
2 x sprężone powietrze (1 x R5, 1 x R8)
2 x próżnia
8 x gniazda wyrównania potencjału
8 x gniazda teletechniczne podwójne
Pytanie nr 28:
Prosimy o podanie wyposażenia technologicznego dla modułu zasilającego sufitowego na kolumnie z uwzględnieniem ilości punktów poboru gazów medycznych.
Odp. na pytanie nr 28:
Zadaniem Wykonawcy robót jest doprowadzenie wyposażenia technologicznego dla modułu zasilającego sufitowej, a sam moduł jest przedmiotem osobnego przetargu:
strona monitorowania :
2 x tlen
2 x sprężone powietrze (2 x R5)
2 x próżnia
4 x gniazda wyrównania potencjału
4 x gniazda elektryczne
4 x gniazda teletechniczne podwójne
strona infuzyjna :
2 x tlen
2 x sprężone powietrze (2 x R5)
2 x próżnia
12 x gniazda wyrównania potencjału
16 x gniazda elektryczne
4 x gniazda teletechniczne podwójne
Pytanie nr 29:
Prosimy o podanie wyposażenia technologicznego dla kasetonu elektromedycznego przyściennego z uwzględnieniem ilości punktów poboru gazów medycznych.
Odp. na pytanie nr 29:
Zadaniem Wykonawcy robót jest doprowadzenie wyposażenia technologicznego dla kasetonu, a sam kaseton jest przedmiotem osobnego przetargu:
2 x tlen
2 x sprężone powietrze (2 x R5)
2 x próżnia
4 x gniazda wyrównania potencjału
4 x gniazda elektryczne poswójne
Pytanie nr 30:
Prosimy o podanie wyposażenia technologicznego dla modułu zasilającego sufitowego-mostu z uwzględnieniem ilości punktów poboru gazów medycznych.
Odp. na pytanie nr 30:
Zadaniem Wykonawcy robót jest doprowadzenie wyposażenia technologicznego dla mostu, a sam most jest przedmiotem osobnego przetargu:
strona monitorowania (wózek) + strona infuzyjna (wózek) :
4 x tlen
2 x sprężone powietrze (2 x R5)
2 x próżnia
8 x gniazda wyrównania potencjału
16 x gniazda elektryczne
4 x gniazda teletechniczne podwójne
Gniazda mają być dostępne z obu stron mostu na wysokości ergonomicznej dla personelu (szczególnie dla osób niskiego wzrostu)
Pytanie nr 31:
Prosimy o potwierdzenie, że rozprężalnię: tlenu, podtlenku azotu oraz dwutlenku węgla zlokalizowane będą w kontenerowej centrali gazów medycznych przy projektowanym zbiorniku tlenu.
Odp. na pytanie nr 31:
Tak, rozprężalnie tlenu, podtlenku azotu oraz dwutlenku węgla zlokalizowano w kontenerowej centrali gazów medycznych obok zbiornika z ciekłym tlenem zgodnie z dokumentacją projektową.
Pytanie nr 32:
Ponieważ na rysunku „WUA 0101 INFRASTRUKTURA PODZIEMNA.pdf” zaznaczono jedynie przewód instalacji tlenu, prosimy o potwierdzenie, że w ofercie należy wycenić sieć zewnętrzną dla instalacji: tlenu, podtlenku azotu oraz dwutlenku węgla.
Odp. na pytanie nr 32:
Potwierdzamy, że w ofercie należy wycenić sieć tlenu, podtlenku azotu oraz dwutlenku węgla zgodnie z dokumnetacją projektową.
Pytanie nr 33:
W przedmiarze gazów medycznych pozycja nr 68 występuje: „Rurociągi miedziane na ciśnienie do 1.0 MPa o śr.zew. 28 mm w instalacjachgazów medycznych”. Na rysunku gazów medycznych projektu wykonawczego „WGM5101 - RZUT PIWNICY.pdf” wchodząca do budynku instalacja tlenu ma średnicę fi 35 mm. Prosimy o potwierdzenie, że w ofercie dla sieci zewnętrznej instalacji tlenu orurowanie (rury, złączki, połączenia lutowane) należy wycenić średnicę fi 35 mm.
Odp. na pytanie nr 33:
Potwierdzamy, że w ofercie dla sieci zewnętrznej tlenu należy wycenić rurociąg fi 35x1,5 zgodnie z opisem w PZT.
Pytanie nr 34:
W przedmiarze gazów medycznych brak wszystkich prac i materiałów dla sieci zewnętrznej. Prosimy o potwierdzenie, że w ofercie należy wycenić także:
- Obsypka z piasku w gotowym suchym wykopie z gotowego kruszywa (KNR 2-01 0610-06)
- Wywóz ziemi samochodami samowyładowczymi na odległość do 1 km grunt.kat. III (KNR 4-01 0108-06)
- Wywóz ziemi samochodami samowyładowczymi - za każdy nast. 1 km (KNR 4-01 0108-08)
- Montaż uszczelnienia - wejście sieci do budynku
Odp. na pytanie nr 34:
Wykonanie sieci należy wycenić zgodnie z opisem dotyczącym sieci gazów medycznych znajdującym się w PZT.
Pytanie nr 35:
W przedmiarze gazów medycznych pozycja nr 81 występuje: „Dostawa i montaż zbiornika kriogenicznego ciekłego tlenu” W praktyce zbiorniki ciekłego tlenu są dostarczane i montowane na zasadach dzierżawy zbiornika przez firmę dostarczającą tlen, ze względu na wysoki koszt zbiorników, uciążliwość wynikającą z obowiązku przeprowadzania przeglądów, konserwacji, który w takim przypadku spada na Zamawiającego. Prosimy o potwierdzenie, że Zamawiający wyłączy stację zgazowania ciekłego tlenu i w odrębnym przetargu dokona wyboru firmy dzierżawiącej zbiornik.
Odp. na pytanie nr 35:
Nie, Zamawiający nie wyłączy z zakresu przetargu dostawy i montażu zbiornika ciekłego tlenu wraz z parownicą, niezbędnym osprzętem oraz fundamentem i ogrodzeniem.
Pytanie nr 36:
Jeżeli jednak stacja zgazowania ciekłego tlenu jest przedmiotem zamówienia to prosimy o potwierdzenie, że w ofercie należy wycenić jedynie dzierżawę zbiornika.
Odp. na pytanie nr 36:
Nie potwierdzamy, że w ofercie należy wycenić jedynie koszty dzierżawy zbiornika.
Pytanie nr 37:
Jeżeli Zamawiający wymaga, aby w ofercie wycenić koszty dzierżawy zbiornika, to prosimy o określenie okresu trwania dzierżawy.
Odp. na pytanie nr 37:
W aspekcie odpowiedzi na poprzednie pytania pytanie to jest bezprzedmiotowe.
Pytanie nr 38:
W przedmiarze gazów medycznych pozycja nr 81 występuje Dostawa i montaż zbiornika kriogenicznego ciekłego tlenu wraz z wykonaniem „Fundamentu pod zbiornik i parownicę żelbetowy prefabrykowany”. Ponieważ firmy montujące zbiorniki nie wykonują fundamentów, gdyż jest to typowa praca budowlana, prosimy o potwierdzenie, że wykonanie fundamentu jest po stronie branży budowlanej.
Odp. na pytanie nr 38:
Dla Zamawiającego jest bez znaczenia po stronie jakiej branży będzie wykonanie fundamentu pod zbiornik i parownicę ciekłego tlenu.
Pytanie nr 39:
W przedmiarze gazów medycznych pozycja nr 63 występuje: „Centrala podtlenku azotu kompletna, wielkość baterii butlowych : 2×4 butle / 40l + 1× 2 butle”. Opisu Technicznego Projektu Wykonawczego Gazów Medycznych wynika wielkość baterii butlowych: 2×4 butle / 40l + 1× 4 butle (strona 13). Prosimy o potwierdzenie, że w ofercie należy wycenić dla centrali podtlenku azotu wielkość baterii butlowych: 2×4 butle / 40l + 1× 4 butle.
Odp. na pytanie nr 39:
Centralę podtlenku azotu należy wycenić zgodnie z przedmiarem i rysunkami to znaczy 2x4 butle + 1x2 butle
Pytanie nr 40:
W przedmiarze gazów medycznych pozycja nr 64 występuje: „Centrala dwutlenku węgla kompletna, wielkość baterii butlowych : 2×2 butle / 40l + 1× butla”. Opisu Technicznego Projektu Wykonawczego Gazów Medycznych wynika wielkość baterii butlowych: 2×2 butle / 40l + 1× 2 butle (strona 14). Prosimy o potwierdzenie, że w ofercie należy wycenić dla centrali dwutlenku węgla wielkość baterii butlowych: 2×2 butle / 40l + 1× 2 butle.
Odp. na pytanie nr 40:
Centralę dwutlenku węgla należy wycenić zgodnie z przedmiarem i rysunkami to znaczy 2x2 butle + 1x1 butla
Pytanie nr 41:
Prosimy o podanie wydajności dla zaprojektowanej sprężarkowni powietrza medycznego i technicznego.
Odp. na pytanie nr 41:
Wydajność centrali sprężonego powietrza medycznego wynosi 78 Nm3/h , a wydajność centrali powietrza technicznego wynosi 12 Nm3/h. Źródłem powietrza dla obydwu linii (powietrza medycznego i powietrza technicznego) są trzy sprężarki o wydajności 1,5 Nm3/min każda. Jedna pokrywa 100% zapotrzebowania na powietrze medyczne i powietrze techniczne, dwie pozostałe stanowią rezerwę.
Pytanie nr 42:
Prosimy o potwierdzenie, że na wyposażeniu sprężarkowni należy wycenić sterownik sterujący pracą sprężarek oraz sterownik sterujący pracą osuszaczy.
Odp. na pytanie nr 42:
Tak należy wycenić sterowniki sterujące pracą sprężarek i osuszaczy.
Pytanie nr 43:
Prosimy o potwierdzenie, że rozprowadzenie instalacji elektrycznej wraz z podłączeniem elektrycznym urządzeń i szafy zasilającej w sprężarkowni jest przedmiotem zamówienia i należy wycenić w branży elektrycznej.
Odp. na pytanie nr 43:
Potwierdzamy, że rozprowadzenie instalacji elektrycznej wraz z podłączeniem urządzeń i szafy zasilającej w sprężarkowni jest przedmiotem zamówienia. Zamawiający nie narzuca oferentowi podziału robót pomiędzy poszczególne branże.
W zakresie robót branży elektrycznej należy ująć instalacje oświetleniową , gniazd wtykowych i uziemiającą w pomieszczeniu sprężarek i zasilenie szafy centrali sprężonego powietrza. Dostawa szafy i połączenie jej z urządzeniami uwzględniono w zakresie wyposażenia centrali sprężonego powietrza.
Pytanie nr 44:
Prosimy o potwierdzenie, że szafa zasilająca w sprężarkowni jest przedmiotem zamówienia i należy wycenić w branży elektrycznej.
Odp. na pytanie nr 44:
Szafa zasilająca w sprężarkowni jest przedmiotem zamówienia. Zamawiający nie narzuca oferentowi podziału dostaw i robót pomiędzy poszczególne branże.
Szafa zasilająco-sterownicza obsługująca sprężarki powietrza jest objęta zakresem dostawy centrali sprężonego powietrza.
Pytanie nr 45:
Prosimy o potwierdzenie, że oprzewodowanie sygnalizatorów stanu gazów medycznych do skrzynek zaworowo-informacyjnych jest przedmiotem zamówienia i należy wycenić w branży elektrycznej.
Odp. na pytanie nr 45:
Potwierdzamy, że oprzewodowanie sygnalizatorów stanu gazów medycznych do skrzynek zaworowo - informacyjnych jest przedmiotem zamówienia. Zamawiający nie narzuca oferentowi podziału robót pomiędzy poszczególne branże.
Oprzewodowanie pomiędzy sygnalizatorami M6G i strefowymi zespołami kontrolnymi SZK (skrzynki zaworowe) należy ująć w branży elektrycznej.
Pytanie nr 46:
Prosimy o potwierdzenie, że oprzewodowanie od rozdzielni do skrzynek zaworowo - informacyjnych jest przedmiotem zamówienia i należy wycenić w branży elektrycznej.
Odp. na pytanie nr 46:
Potwierdzamy, że oprzewodowanie od rozdzielni do skrzynek zaworowo-informacyjnych jest przedmiotem zamówienia. Zamawiający nie narzuca oferentowi podziału robót pomiędzy poszczególne branże.
Zasilanie skrzynek zaworowych z rozdzielnic piętrowych należy ująć w branży elektrycznej (wypusty ZGm w projekcie instalacji elektrycznych).
Pytanie nr 47:
Prosimy o potwierdzenie, że podłączenie elektryczne kolumn anestezjologicznych i chirurgicznych oraz pomiary elektryczne tych kolumn jest przedmiotem zamówienia i należy wycenić w branży elektrycznej.
Odp. na pytanie nr 47:
Zamawiający oczekuje złożenia kompletnej oferty. w której Oferent powinien wycenić wszystkie roboty oraz pomiary niezbędne do należytego wykonania zamówienia.
W zakresie wykonawcy branży elektrycznej jest doprowadzenie zasilania do kolumn medycznych. Podłączenie i pomiary końcowe należy ująć w zakresie serwisu dostawcy sprzętu medycznego.
Pytanie nr 48:
Prosimy o potwierdzenie, że podłączenie elektryczne medycznych jednostek zasilających oraz pomiary elektryczne tych jednostek jest przedmiotem zamówienia i należy wycenić w branży elektrycznej.
Odp. na pytanie nr 48:
Zamawiający oczekuje złożenia kompletnej oferty, w której Oferent powinien wycenić wszystkie roboty oraz pomiary niezbędne do należytego wykonania zamówienia.
Podłączenie medycznych jednostek zasilających należy uwzględnić w zakresie prac branży elektrycznej.
Pytanie nr 49:
Prosimy o potwierdzenie, że do systemu BMS będą przekazywane sygnały z centralnych źródeł gazów zgodnie z opisem „ZAD_IV_PW3_7_INST_SLABOPR.pdf” (strona 78).
Odp. na pytanie nr 49:
W wymienionej dokumentacji przedstawiono na stronach 77-78 zestawienie wymaganych sygnałów, które należy przekazywać z systemu gazów medycznych do systemu BMS (zakres do realizacji w gestii dostawcy systemu gazów medycznych). W niniejszej dokumentacji przedstawiono obowiązujące wymagania na podsystem gazów medycznych: w zakresie protokołu komunikacji, interfejsu, a także oprogramowania do współpracy z systemem BMS. Należy nadmienić, że system gazów medycznych jako podsystem ma realizować funkcjonalności w zakresie komunikacji (informowania użytkowania) o zdarzeniach niezależnie od systemu BMS (system BMS jako warstwa wyższa, zbierająca i przetwarzająca informacje z kilku systemów branżowych występujących na obiekcie) w zakresie ujętym w projektach branżowych gazów medycznych i instalacji słaboprądowych.
Pytanie nr 50:
W Opisie Technicznym Projektu Wykonawczego Gazów Medycznych w punkcie 2.1.1 Przewody rurociągowe (strona 3) zapisano: „Kielichowanie rur w celu ich łączenia jest zabronione”. Ponieważ żadna z norm nie zabrania kielichowywania, prosimy o potwierdzenie, że powyższy zapis dotyczy kielichowania ręcznego, natomiast Zamawiający dopuszcza kielichowywanie rur od średnicy fi 8 do fi 22 za pomocą urządzeń do rozkielichowywania rur, które są powszechnie stosowane na rynku i w instalacjach gazów medycznych np. firmy REMS.
Odp. na pytanie nr 50:
Zamawiający podtrzymuje zapis w opisie technicznym dotyczącym zakazu stosowania kielichowania rur. Należy stosować złączki i kształtki kalibrowane fabrycznie.
Pytanie nr 51:
Ilość połączeń lutowanych wynika z ilości złączek oraz ilości trójników w następujący sposób: ilość połączeń=(ilość złączek)*2+(ilość trójników)*3. W przedmiarze gazów medycznych zaniżono ilość połączeń lutowanych w pozycjach nr od 42 do 48. Prosimy o potwierdzanie, że w ofercie należy wycenić właściwą ilość połączeń lutowanych.
Odp. na pytanie nr 51:
Zamawiający oczywiście potwierdza, że oferent powinien wycenić właściwą ilość połączeń lutowanych wynikającą z technologii wykonania rurociągu. Na marginesie, Zamawiający nie potwierdza zaniżonej ilości połączeń lutowanych w przedmiarze i przy okazji przypomina, że załączony przedmiar stanowi jedynie pomoc przy sporządzaniu oferty. Podstawą jest projekt oraz wykonanie instalacji spełniającej pod względem funkcjonalnym instalacje o planowanym przeznaczeniu użytkowym.
Pytanie nr 52:
W przedmiarze gazów medycznych brak wszystkich robót budowlanych. Prosimy o potwierdzenie, że w ofercie należy wycenić także:
- Wykucie bruzd poziomych 1/4x1/2 ceg. w ścianach z cegieł na zaprawie cementowo-wapiennej
- Wykucie bruzd pionowych 1/4x1/2 ceg. w ścianach z cegieł na zaprawie cementowo-wapiennej
- Przebicie otworów w stropie
- Uszczelnienie przejść przez ściany i stropy
Odp. na pytanie nr 52:
Potwierdzamy, że w ofercie Oferent powinien wycenić wszystkie roboty niezbędne do należytego wykonania zamówienia w tym również wykucie bruzd poziomych, bruzd pionowych, przebicia otworów w stropach oraz uszczelnienia przejść przez przegrody budowlane jak również inne, które mogą pojawić się przy realizacji inwestycji.
Pytanie nr 53:
Ze względu na znaczne różnice ilościowe sprzętów wyszczególnionych w tabelach zestawieniowych prosimy o jednoznaczne wskazanie zestawienia w którym zawarty jest obowiązujący zakres wyposażenia pomieszczeń:
„1. Tabele wyposażenia w sprzęt meblowy Gos.” (plik ZAD IV PW1_2 TECHNOLOGIA)
„Tabele wyposażenia – rodzaj zasilania” (plik ZAD IV PW1_2 TECHNOLOGIA)
„3. TABELA WYPOSAŻENIA POMIESZCZEŃ” ( plik ZAD IV PW1_1_4 ZESTAWIENIA)
Jednocześnie prosimy o podanie informacji czy wszystkie elementy ujęte we wskazanym zestawieniu wchodzą w zakres przedmiotowego przetargu. Jeśli nie, prosimy o wyszczególnienie obowiązującego zakresu w formie jednoznacznej, zamkniętej listy.
Odp. na pytanie nr 53:
Przytoczone przez pytającego opracowania tabelaryczne stanowią opracowania informacyjne do technologii. Wyposażenie pomieszczeń należy dostarczyć zgodnie z Załącznikiem nr 1 do Specyfikacji Technologii Medycznej oraz przedmiarem dla technologii medycznej. Wyposażenie wg tabeli 3,4,5 oraz tabeli 1A.
Pytanie nr 54:
Prosimy o informację, czy wszystkie pozycje ujęte w przedmiarach są odzwierciedleniem zakresu opracowania.
Odp. na pytanie nr 54:
Odpowiedzi udzielono w „WYJASNIENIACH DO TREŚCI I MODYFIKACJI SPECYFIKACJI ISTOTNYCH WARUNKÓW ZAMÓWIENIA” z dnia 03.07.2013R. – odpowiedź na pytanie nr 1.
Pytanie nr 55:
Prosimy o udostępnienie dokumentacji geologiczno-geotechnicznej.
Odp. na pytanie nr 55:
Ścieżka dostępu do dokumentacji geologiczno-geotechnicznej –
PŁYTA NR 1 PR. BUDOWLANY
TOM I 2. DOKUMENTY FORMALNO-PRAWNE
2. Dokumentacja geologiczno - inżynierska (z załącznikami graficznymi)
Pytanie nr 56:
Ze względu na różnice pomiędzy dokumentacją rysunkową a „Tabelą wykończenia pomieszczeń” prosimy o wskazanie nadrzędnej dokumentacji, na podstawie której należy sporządzić ofertę. Jeżeli podstawą opracowania jest dokumentacja rysunkowa, prosimy o jej uzupełnienie, o rysunki wykończeń ścian i wykończenia posadzek.
Odp. na pytanie nr 56:
Odpowiedzi udzielono w „WYJASNIENIACH DO TREŚCI I MODYFIKACJI SPECYFIKACJI ISTOTNYCH WARUNKÓW ZAMÓWIENIA” z dnia 03.07.2013R. – odpowiedź na pytanie nr 1.
Pytanie nr 57:
Prosimy o potwierdzenie, iż wycinka drzew na terenie budowy leży w zakresie Wykonawcy. Jeśli tak, prosimy o informację kto ponosi koszty administracyjne wycinki drzew.
Odp. na pytanie nr 57:
Tak, potwierdzamy. Zamawiający ponosi koszty naliczonej opłaty za usunięcie drzew i krzewów, jeśli zezwolenie przewiduje zastąpienie ich innymi drzewami i krzewami oraz za usunięcie z naliczeniem opłaty. Wykonawca ponosi koszty wycięcia i karczowania brył korzeniowych drzew i krzewów, koszt zakupu, dokonania nasadzeń i pielęgnacji sadzonek przez okres 3 lat od dnia wykonania nasadzeń zastępczych.
Pytanie nr 58:
Prosimy o informację czy Zamawiający posiada pozwolenie na wycinkę drzew? Jeżeli nie, kto ponosi koszty uzyskania takiego pozwolenia?
Odp. na pytanie nr 58:
Zamawiający posiada prawomocne pozwolenie na wycinkę drzew.
Pytanie nr 59:
Zwracamy się z prośbą o zmianę postanowień kl. 8.7- poprzez usunięcie kary umownej za niewypełnienie wymagań klauzuli 4.8 [Procedury bezpieczeństwa] oraz Klauzuli 4.18 [Ochrona środowiska] oraz usunięcie kary umownej za niewypełnienie wymagań klauzuli 4.21 [Raporty o postępie], a także o zmianę wartości kar umownych w pozostałych przypadkach w następujący sposób:
Z tytułu niewykonania lub nienależytego wykonania Kontraktu, Wykonawca zapłaci Zamawiającemu kary umowne:
a. za opóźnienie w wykonaniu przedmiotu Kontraktu w wysokości 0,2% Zatwierdzonej Kwoty Kontraktowej włącznie z VAT za każdy dzień opóźnienia;
b. za opóźnienie w usunięciu, wskazanych przez Zamawiającego Wad, braków i błędów w przedmiocie Kontraktu, w wysokości 0,1 % Zatwierdzonej Kwoty Kontraktowej włącznie z VAT za każdy dzień opóźnienia;
c. za odstąpienie przez Zamawiającego od Kontraktu z przyczyn zależnych od Wykonawcy w wysokości 10% Zatwierdzonej Kwoty Kontraktowej włącznie z VAT;
d. za odstąpienie przez Wykonawcę od Kontraktu z przyczyn zależnych od Wykonawcy w wysokości 10% Zatwierdzonej Kwoty Kontraktowej włącznie z VAT.
Odp. na pytanie nr 59:
Zamawiający nie wyraża zgody. Zapisy SIWZ bez zmian.
Pytanie nr 60:
W tabeli zestawienia wykończenia pomieszczeń ZBO jako wykończenie posadzki klatki KS-2 podaje się wykładzinę PCV homogeniczną typ P-02/1. Natomiast na rysunku WAD-1210 klatki w całości (biegi i spoczniki) pokryte są granitem. Prosimy o wyjaśnienie, które rozwiązanie należy przyjąć do wyceny ?
Odp. na pytanie nr 60:
W tabeli zestawienia wykończenie pomieszczeń ZBO jako wykończenie posadzki klatki KS-2 podany jest typ TYP. P-01 zgodny z rysunkiem WAD-1210. Przyjąć jak w projekcie.
Pytanie nr 61:
W zestawieniu okien PCV rys. WAZ 1353 występują okna o odporności ogniowej EI30, EI60. Czy nie powinny to być okna aluminiowe ?
Odp. na pytanie nr 61:
W przedmiarach wszystkie okna o odporności ogniowej zostały przyjęte jako wykonane w profilach aluminiowych.
Pytanie nr 62:
Prosimy o udostępnienie dokumentacji w wersji AutoCad. Przekazana dokumentacja np. instalacji wod-kan jest nieczytelna. (gł. rzuty poziomów).
Odp. na pytanie nr 62:
Dokumentacja projektowa posiada klauzulę:
,,Prawa autorskie zastrzeżone. Niniejszy projekt jest przedmiotem prawa autorskiego i chroniony jest autorskimi prawami osobistymi i autorskimi prawami majątkowymi jako ,,utwór architektoniczno-urbanistyczny” na podstawie Ustawy z dn.4.02.1994r. o prawie autorskim i prawach pokrewnych, tekst jednolity Dz.U nr 90 z 2006r. poz. 631” w związku z czym Zamawiający nie ma prawa rozpowszechniania dokumentacji w wersji innej niż załącznik do SIWZ
Pytanie nr 63:
Prosimy o udostępnienie listy części wentylacji z zestawieniem powierzchni projektowanych kanałów i kształtek.
Odp. na pytanie nr 63:
Wykaz elementów wentylacyjnych zawiera pełny opis przewodów i kształtek wentylacyjnych. Nie zawiera ich powierzchni. Zsumowane powierzchnie z podziałem, w zależności od obwodu, kanału zawiera przedmiar robót.
Szczegółowe przyjęcie rozwiązania z uwzględnieniem koordynacji międzybranżowej i kolejności robót.
Pytanie nr 64:
Instalacja wody hydrantowej - W opisie technicznym jest zapis, że przewody wodne p.poż oraz cyrkulacyjne wykonane będą z rur stalowych nierdzewnych np. KAN-therm Inox 1.4521. Katalog KAN-therm Inox ma rury gat. Stal 1.4401. Prosimy
o potwierdzenie zastosowania rur gat. 1.4401. Odp. na pytanie nr 64:
Potwierdzam możliwość zastosowania rur stalowych nierdzewnych np. Kan - therm Inox gat. 1.4401 również dla instalacji ppoż z cyrkulacją.
Pytanie nr 65:
SIWZ mówi o instalacjach wodo oszczędnych, w których zawarty jest opis: „Pisuary bezwodne muszą być używane z wykorzystaniem płynu ulegającego biodegradacji lub w ogóle bez zastosowania płynu.”
Prosimy o wskazanie pomieszczeń, w których zamontowane mają być w/w pisuary (opis techniczny PW1_1 nie uwzględnia pisuarów bezwodnych).
Odp. na pytanie nr 65:
Do wszystkich pisuarów projektuje się doprowadzenie wody.
Pisuary ceramiczne z dopływem z tyłu, do kompletowania z automatycznym radarowym zaworem spustowym lub termicznym systemem spłukującym.
Pytanie nr 66:
W opisie PW1_1 w punkcie 3.5.1. i 3.5.2. wyszczególnione są przybory sanitarne oraz armatura. Prosimy o potwierdzenie, że podane w nim przykładowe przybory i armatura spełniają wymagania wodo oszczędności SIWZ:
„Instalacje wodo oszczędne
· zbiorniki WC wyposażone w dwudzielny mechanizm spłukujący powinny zużywać najwyżej 6 litrów wody do spłukiwania pełnego oraz 3 litry wody do spłukiwania niepełnego.
· Pisuary bezwodne muszą być używane z wykorzystaniem płynu ulegającego biodegradacji lub w ogóle bez zastosowania płynu.
· Urządzenia wodo oszczędne zainstalowane w spłuczkach muszą charakteryzować się oszczędnością wody przy spłukiwaniu na poziomie co najmniej 30 %.
· Wkładki do kranów regulujące przepływ wody powinny zapewniać oszczędność wody na poziomie co najmniej 50% w porównaniu z instalacjami standardowymi”
Odp. na pytanie nr 66:
Wszystkie przybory sanitarne oraz armatura mają spełniać wymogi minimalizacji zużycia wody, m.in. poprzez zastosowanie:
- w miskach ustępowych zaworów pneumatycznych spłukujący 3/6 l ,
- pisuary do kompletowania z automatycznym radarowym zaworem spustowym lub termicznym systemem spłukującym,
- baterie umywalkowe z mieszaczem z blokadą wody ciepłej z ustawialnym ogranicznikiem przepływu do 6 l/min. przy 3 bar.,
- baterie zlewozmywakowe z regulatorem przepływu z perlatorem
Pytanie nr 67:
Prosimy o informację, czy Zamawiający posiada nowy dokument dotyczący warunków przyłączenia do sieci ciepłowniczej węzła ciepłowniczego wydany przez Fortum? Załączony w dokumentacji stracił ważność 16.06.2013r.
Odp. na pytanie nr 67:
Nie, Zamawiający nie jest w posiadaniu nowego dokumentu wydanego przez FARTUM dotyczącego warunków przyłączenia do sieci ciepłowniczej węzła ciepłowniczego.
Pytanie nr 68:
Prosimy o jednoznaczne wyjaśnienie, który z dokumentów jest wiążący i ma pierwszeństwo dla określania ilości wyposażenia medycznego oraz meblowego
i RTV/AGD w przypadku rozbieżności pomiędzy poszczególnymi dokumentami: - rysunki,
- Załącznik nr 2 do Specyfikacji – Zestawienie wyposażenia do złożenia oferty cenowej,
czy
- przedmiar wyposażenia medycznego i meblowo-gospodarczego.
Jak należy wyceniać wyposażenie (jakie przyjmować ilości), jeżeli znajduje się ono
w tabelach, a nie ma go na rysunkach lub odwrotnie? Odp. na pytanie nr 68:
Wyposażenie pomieszczeń należy dostarczyć zgodnie z Załącznikiem nr 1 do Specyfikacji Technologii Medycznej oraz przedmiarem dla technologii medycznej. Wyposażenie wg tabeli 3,4,5 oraz tabeli 1A oraz tabeli wyposażenie pomieszczeń.
Pytanie nr 69:
Dostarczony przedmiar robót nie uwzględnia płyty żelbetowej stropowej kl. Schodowej K1 wg rys.2107A, czy należy ją uzupełnić?
Odp. na pytanie nr 69:
W przedmiarze ujęto wykonanie płyty stropowej klatki schodowej K1 wg rys. 2107A - w poz. 322.
Pytanie nr 70:
Dotyczy renowacji cokołu budynku istniejącego Nr.1 - w przedmiarze robót ujęto czyszczenie hydrościernej istniejącej okładziny kamiennej oraz jej hydrofobizację, natomiast w dokumentacji technicznej przewidziano wyrównanie istniejących bloków kamiennych z piaskowca, docieplenie płytami ze styroduru, a następnie wykończenie nowymi płytami z piaskowca o rysunku odpowiadającym istniejącym okładzinom, który zakres robót należy wycenić?
W przypadku konieczności wyceny rozwiązania wg dokumentacji prosimy o podanie
systemu mocowania płyt kamiennych wraz z izolacją do istniejącej ściany. Odp. na pytanie nr 70:
Według technologii ujętej w projekcie wykonawczym dokumentacji projektowej tj. czyszczenie istniejącej warstwy bloków z piaskowca zgodnie z wymogami konserwatora zabytków. Teren szpitala jest obecnie w strefie ochrony konserwatorskiej.
Pytanie nr 71:
W dostarczonym przedmiarze robót nie ujęto ścian żelbetowych rampy, czy należy je uzupełnić?
Odp. na pytanie nr 71:
W przedmiarze ujęto wykonanie ścian żelbetowych rampy - w poz. 125.
Pytanie nr 72:
W dostarczonym przedmiarze robót brakuje obetonowania stalowych naciągów stropowych, czy te roboty należy ująć?
Odp. na pytanie nr 72:
W przedmiarze ujęto obetonowanie nadciągów stalowych w stropach - w poz. 177, 219 i 294
Pytanie nr 73:
W dostarczonym przedmiarze robót nie ujęto dostawy, montażu i malowania konstrukcji stalowej komina (rys.2223A), czy należy je uzupełnić?
Odp. na pytanie nr 73:
W ofercie należy uwzględnić koszty dostawy, montażu i malowania konstrukcji stalowej komina
Pytanie nr 74:
Dostarczony przedmiar robót nie uwzględnia ziemnych i towarzyszących przy fundamentach pod zbiorniki ZW i ZO, czy należy je uzupełnić i w jakiej ilości?
Odp. na pytanie nr 74:
W kosztorysie sieci sanitarnych są ujęte prace ziemne pod zbiorniki ZR i ZO wraz z odwodnieniem wykopu.
Prace związane z wykonaniem fundamentów pod zbiorniki wg rysunków fundamentów w proj. konstrukcji - rys. 2300 i 2301 i przedmiarów robót. Pytanie nr 75:
Prosimy Zamawiającego o informację czy w prowadzonym postępowaniu wyposażenie w aparaturę i meble medyczne stanowi przedmiot dostawy? Jeśli tak prosimy o udostępnienie wykazu wyposażenia.
Odp. na pytanie nr 75:
W cenie oferty należy ująć wyposażenie w elementy z zestawień wg tabel 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych) zgodnie z przedmiarem technologii medycznej w koordynacji z tabelą wyposażenia pomieszczeń (ZAD IV PW1/1/4 Zestawienia).
Pytanie nr 76:
Prosimy Zamawiającego o informację czy wyposażenie zawarte w Załączniku nr 2 do specyfikacji technicznej - Zestawienie wyposażenia do złożenia oferty cenowej, stanowi przedmiot dostawy?
Odp. na pytanie nr 76:
Nie, załącznik nr 2 obejmuje całe docelowe wyposażenie dla zobrazowania funkcji poszczególnych pomieszczeń.
Wyposażenie pomieszczeń należy dostarczyć zgodnie z zestawieniem wg tabel 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych) w koordynacji z tabelą wyposażenia pomieszczeń (ZAD IV PW1/1/4 Zestawienia).
Pytanie nr 77:
Prosimy Zamawiającego o informację czy wyposażenie zawarte w dokumencie „Przedmiar dla wyposażenia medycznego i meblowo-gospodarczego”, stanowi przedmiot dostawy?
Odp. na pytanie nr 77:
Wyposażenie pomieszczeń należy dostarczyć zgodnie z zestawieniem wg tabel 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych) w koordynacji z tabelą wyposażenia pomieszczeń (ZAD IV PW1/1/4 Zestawienia).
Pytanie nr 78:
Prosimy Zamawiającego o informację czy wyposażenie zawarte w dokumencie „Kosztorys ofertowy dla wyposażenia medycznego - szafy zintegrowane z systemem ścian sal operacyjnych”, stanowi przedmiot dostawy?
Odp. na pytanie nr 78:
Tak, wyposażenie pomieszczeń należy dostarczyć zgodnie z zestawieniem wg tabel 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych) w koordynacji z tabelą wyposażenia pomieszczeń (ZAD IV PW1/1/4 Zestawienia).
Pytanie nr 79:
Prosimy Zamawiającego o informację czy wyposażenie zawarte w dokumencie „Kosztorys ofertowy dla wyposażenia meblowo-gospodarczego tabela 3, tabela 4, tabela 5”, stanowi przedmiot dostawy?
Odp. na pytanie nr 79:
Tak, wyposażenie pomieszczeń należy dostarczyć zgodnie z zestawieniem wg tabel 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych) w koordynacji z tabelą wyposażenia pomieszczeń (ZAD IV PW1/1/4 Zestawienia).
Pytanie nr 80:
Prosimy Zamawiającego o uzupełnienie dokumentacji przetargowej o kosztorys, przedmiar i opisy techniczne do wyposażenia medycznego.
Odp. na pytanie nr 80:
Wyposażenie medyczne nie jest objęte tym zamówieniem publicznym. Wyposażenie pomieszczeń zgodnie z zestawieniem wg tabel 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych) w koordynacji z tabelą wyposażenia pomieszczeń (ZAD IV PW1/1/4 Zestawienia) – Załącznik Nr 8 do SIWZ – Dokumentacja projektowa.
Pytanie nr 81:
Prosimy Zamawiającego o uzupełnienie dokumentacji przetargowej o przedmiar i opisy techniczne do wyposażenia medycznego szafy zintegrowane z systemem ścian sal operacyjnych.
Odp. na pytanie nr 81:
ZAD IV PW1/1/4 Zestawienia - Wyposażenie w elementy wg tabel 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych) zgodnie z przedmiarem technologii medycznej w koordynacji z tabelą wyposażenia pomieszczeń (ZAD IV PW1/1/4 Zestawienia).
Ścieżka dostępu:
- PŁYTA NR 3 PR, KO, SPEC,/KOSZTORYS OFERTOWY 4WSK,/1 - 1_2. ZAD IV TOM 1 BUDYNEK ZBO ARCH, KONSTR, TECHNOL/KOSZTORYS OFERTOWY Tabela 1A
- PRZEDMIAR PDF/ I. OBIEKTY KUBATUROWE/ 1_2 PM_TECHNOLOGIA MEDYCZNA PRZEDMIAR Tabela 1A.pdf
Pytanie nr 82:
Prosimy Zamawiającego o uzupełnienie dokumentacji przetargowej o kosztorys i opisy techniczne do wyposażenia meblowo medycznego.
Odp. na pytanie nr 82:
Załącznik Nr 8 do SIWZ – Dokumentacja projektowa Tabele 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych) zgodnie z przedmiarem technologii medycznej w koordynacji z tabelą wyposażenia pomieszczeń (ZAD IV PW1/1/4 Zestawienia).
Pytanie nr 83:
Czy Zamawiający wymaga załączenia do oferty dokumentu:
- Załącznika nr 2 do specyfikacji technicznej - Zestawienie wyposażenia do złożenia oferty cenowej,
- Kosztorys ofertowy dla wyposażenia medycznego - szafy zintegrowane z systemem ścian sal operacyjnych
- Kosztorys ofertowy dla wyposażenia meblowo-gospodarczego tabela 3, tabela 4, tabela 5
- Przedmiar dla wyposażenia medycznego i meblowo-gospodarczego?
Odp. na pytanie nr 83:
Zgodnie z SIWZ i Wyjaśnieniami treści i modyfikacją SIWZ z dn. 03.07.2013r.
Pytanie nr 84:
Prosimy Zamawiającego o udostępnienie poniżej wymienionych dokumentów w formie edytowalnej:
- Załącznik nr 2 do specyfikacji technicznej - Zestawienie wyposażenia do złożenia oferty cenowej
- Kosztorys ofertowy dla wyposażenia medycznego - szafy zintegrowane z systemem ścian sal operacyjnych
- Kosztorys ofertowy dla wyposażenia meblowo-gospodarczego tabela 3, tabela 4, tabela 5
- Przedmiar dla wyposażenia medycznego i meblowo-gospodarczego.
Odp. na pytanie nr 84:
Dokumentacja projektowa posiada klauzulę:
„Prawa autorskie zastrzeżone. Niniejszy projekt jest przedmiotem prawa autorskiego i chroniony jest autorskimi prawami osobistymi i autorskimi prawami majątkowymi jako „utwór architektoniczno-urbanistyczny, urbanistyczny” na podstawie Ustawy z dn. 4.02.1994r. o prawie autorskim i prawach pokrewnych, tekst jednolity Dz. U. nr 90 z 2006r. poz. 631” w związku z czym Zamawiający nie ma prawa rozpowszechniania dokumentacji w wersji innej niż załącznik do SIWZ.
Pytanie nr 85:
W SIWZ wymagany okres gwarancji na przedmiot zamówienia to 60 miesięcy natomiast w dokumencie Załącznik nr 1 do Specyfikacji Technicznej Wykonania i Odbioru Robót - Wykonania, Dostawy, Montażu i Warunków Odbioru Wyposażenia w Sprzęt Meblowo-Gospodarczy, wymagana gwarancja na meble i elementy wyposażenia to minimum 36 miesięcy. W związku z rozbieżnością prosimy o podanie właściwego terminu gwarancji na sprzęt i wyposażenie medyczne?
Odp. na pytanie nr 85:
Zgodnie z SIWZ Załącznik Nr 1 do OFERTY
Pytanie nr 86:
Prosimy Zamawiającego o informację, na jakiej podstawie należy dokonać podziału cenowego zastosowanego w dokumencie „Tabela Elementów Rozliczeniowych” na: wyposażenie medyczne – cz. I, wyposażenie medyczne – cz. II, wyposażenie meblowe – cz. I, wyposażenie meblowe – cz. II?
Odp. na pytanie nr 86:
Wyposażenie pomieszczeń należy wycenić zgodnie z zestawieniem wg tabel 3,4,5 wraz z tabelą 1A ( szafy medyczne zintegrowane z zabudową sal operacyjnych) w koordynacji z tabelą wyposażenia pomieszczeń (ZAD IV PW1/1/4 Zestawienia).
Zapis w dokumencie „Tabela Elementów Rozliczeniowych” wyposażenie medyczne – cz. I., wyposażenie medyczne – cz. II Zamawiający traktuje jako oczywista omyłkę pisarską.
Pytanie nr 87:
Zgodnie z zapisem SIWZ- VII- Termin wykonania zamówienia:
„1. Termin zakończenia Umowy/Kontraktu to dzień wystawienia Świadectwa Wykonania, jednak nie później niż do 31.12.2016r w tym Okres Zgłaszania Wad trwającym 12 miesięcy”
Prosimy o jednoznaczne wskazanie terminu do jakiego należy wykonać roboty, by zostało wydane Świadectwo Wykonania. Czy zgodnie w zapisem SIWZ należy rozumieć, iż jest to data 31.12.2015?
Odp. na pytanie nr 87:
Świadectwo Wykonania wystawione jest po okresie zgłaszania wad trwającym 12 miesięcy. Wykonawca musi więc ukończyć roboty budowlane nie później niż 31.12.2015.
Pytanie nr 88:
Zgodnie z zapisem SIWZ – załącznik nr 1- „Tabele jakościowe” :- niewypełnienie tabeli „skutkować będzie odrzuceniem oferty Wykonawcy” . Prosimy o potwierdzenie, iż Zamawiający akceptuje sposób uzupełnienia tabeli i charakter informacji w załączonym poniżej przykładzie.
Jednocześnie prosimy o zdefiniowanie przez Zamawiającego pojęcia: arkusz danych technicznych wyrobu.
Odp. na pytanie nr 88:
Tabelę jakościową należy wypełnić w taki sposób by jednoznacznie wskazywała na konkretny rodzaj materiału spełniający minimalne parametry wymagane przez zamawiającego. Arkusz danych technicznych to dokument producenta wskazujący na parametry danego wyrobu. Może to być karta produktu, lub inne zestawienia mogące poświadczyć możliwości techniczne i parametry wymagane przez Zamawiającego.
Pytanie nr 89:
Proszę o potwierdzenie, że dla kierowników robót branżowych przez co najmniej 10-letnią praktykę zawodową liczoną od daty uzyskania uprawnień Zamawiający rozumie nie tylko praktykę na stanowisku kierownika robót branżowych ale także inną praktykę na budowie np. na stanowisku koordynatora robót branżowych natomiast dla inwestycji polegającej na budowie lub przebudowie obiektu budowlanego służby zdrowia, w której znajdowało się min 5 sal operacyjnych, oddział diagnostyki obrazowej (z funkcją tomografu i/lub angiografu), centralna sterylizatornia, oddziały łóżkowe intensywnej terapii o wartości inwestycji nie mniejszej niż 40 mln zł brutto doświadczenie zawodowe w kierowaniu tj. na stanowisku kierownika robót branżowych, czy tak?
Odp. na pytanie nr 89:
Zamawiający udzielił odpowiedzi w wyjaśnieniach SIWZ z dnia 03.07.2013r. (pyt. 9)
Pytanie nr 90:
W przekazanej dokumentacji błędnie zeskalowane rysunki instalacji wod-kan. Proszę o przesłanie prawidłowo zeskalowanych rysunków o poniższych numerach:
a. WSI-3103 POZ+3.75 K2 INST WOD-KAN
b. WSI-3104 POZ+7.95 K3 INST WOD-KAN
c. WSI-3105 POZ+12.15 K4 INST WOD-KAN
d. WSI-3106 POZ+16.40 TT INST WOD-KAN
e. WSI-3102 POZ+-0.00 K1 INST WOD-KAN
Odp. na pytanie nr 90:
Zamawiający nie rozumie użytego przez pytającego znaczenia terminu ,,zeskalowane rysunki”. Załącznik nr 8 do SIWZ – Dokumentacja projektowa zawierająca pełną dokumentację projektową w formie opisów, rysunków oraz innych dokumentów jest przetworzona w wersji edycyjnej na format plików pdf.
Pytanie nr 91:
Na rysunku elewacji wschodniej- rys. WAR-1032 „Widok ściany wschodniej, zachodniej i wnętrza dziedzińca” zaznaczone jest zadaszenie galerii. Prosimy o zamieszczenie brakującego zestawienia tego zadaszenia- rys. WAD-1310
Odp. na pytanie nr 91:
Ww. dokumentacja udostępniona została pod niniejszymi wyjaśnieniami.
Pytanie nr 92:
Ze względu na to, iż istnieją znaczne różnice w opisie warstw dachowych (np. dach D4) w przekrojach pomiędzy rys: ZBOPGKBBAR-1022 i WAR-1101, prosimy o jednoznaczne wskazanie rysunku, według którego należy wycenić dachy.
Odp. na pytanie nr 92:
Dach D4 należy przyjąć według projektu wykonawczego rysunki nr WAR 1101 i WAR 1102. Dopuszcza się zastosowanie wybranego przez Wykonawcę rozwiązania systemowego dla dachów niewentylowanych o charakterystyce elementów nie gorszych od projektowanego układu warstw w uzgodnieniu z przedstawicielami Zamawiającego.
Pytanie nr 93:
Zgodnie z opisem technicznym do projektu wykonawczego Sieci Sanitarnych instalację zewnętrzną oleju do kotłowni wykonaną z rur Cu należy zabezpieczyć kablem grzejnym, natomiast brak pozycji kable grzejne w przedmiarach Sieci zewnętrznych oraz Kotłowni. Prosimy o uzupełnienie.
Odp. na pytanie nr 93:
Rozwiązanie instalacji zewnętrznej oleju do kotłowni wykonać należy wielobranżowo i można przyjąć systemowe zabezpieczenie rur CU kablem grzejnym lub kalkulować indywidualnie elementy instalacji. Należy uwzględnić wszystkie elementy znajdujące się w dokumentacji projektowej.
Istotą określenia ceny ryczałtowej przez Oferenta - Wykonawcę jest wykonanie przedmiaru określającego całkowitą nieprzekraczalną kwotę za wykonanie planowanego zadania Inwestycyjnego. Wykonawca wykonując własne przedmiary lub korzystając z przedstawionych przez Inwestora opracowań dokonuje kalkulacji na własne ryzyko.
Pytanie nr 94:
Zgodnie z zestawieniem kosztorysów ofertowych w poz. 6 w dokumentacji przetargowej znajduje się kosztorys 3/4 KI_Gazy medyczne, brak takiego kosztorysu w przekazanej dokumentacji na stronie Zamawiającego. Prosimy o uzupełnienie.
Odp. na pytanie nr 94:
Ww. dokumentacja udostępniona została pod niniejszymi wyjaśnieniami (w wersji pdf)
Pytanie nr 95:
Prosimy o określenie standardu białego montażu (miski ustępowe, umywalki, pisuary) oraz armatury (baterie umywalkowe, zlewozmywakowe, armatura spłukująca) przez podanie proponowanego producenta, serii i nr katalogowego. Brak takich informacji spowoduje rozbieżności w ofertach Generalnych Wykonawców
Odp. na pytanie nr 95:
Zgodnie z opisem technicznym PW1/1 dla zadania IV i Specyfikacją Techniczną.
Pytanie nr 96:
Czy Inwestor wystąpił o uzyskanie opinii ZUD w zakresie lokalizacji przyłączy i sieci zewnętrznych na terenie będącym przedmiotem opracowania?
Odp. na pytanie nr 96:
Inwestor ma prawomocne Pozwolenie na Budowę przedmiotowej Inwestycji.
Pytanie nr 97:
Prosimy o uzupełnienie dokumentacji przetargowej o projekt tymczasowego przyłącza kanalizacyjnego i wody na czas budowy wraz z uzgodnieniami z MPWiK dla planowanej inwestycji.
Odp. na pytanie nr 97:
Organizacja terenu budowy należy do obowiązków wykonawcy, a jego fachowość i inwencja stanowi element konkurencji. Uzupełnienie dokumentacji w w/w zakresie nie jest konieczne do realizacji inwestycji. Rozeznanie warunków prowadzenia robót i sposób organizacji budowy zależy od przewidywanego użycia przez wykonawców maszyn i sprzętu, przede wszystkim ciężkiego i sposobu dowozu oraz podawania materiałów. Ma to podstawowe znaczenie na dobór wielkości i kształtu placu budowy wraz z jego zaopatrzeniem w media i niezbędnym zapleczem technicznym, administracyjnym i socjalnym dla wszystkich uczestników procesu realizacji „ZBO”. Projektowanie tymczasowych elementów przez ich niekorzystną, dla konkurującego Wykonawcy robót lokalizację mogłoby więc stanowić utrudnienie, a przynajmniej ukierunkowanie co do szczegółowych metod technologii i organizacji budowy lub być narzuceniem zbędnych robót.
Ponadto rozeznanie warunków i możliwości wykonania zadania i podanie obszaru niezbędnego dla jego przeprowadzenia z uwzględnieniem czasowego wyłączenia pewnych użytkowanych przez 4 WSK dróg zewnętrznych i wewnętrznych komunikacji oraz sieci, a także ograniczeń chwilowych w ich eksploatacji stanowi ważny element realizacji i jest z Zamawiającym do uzgodnienia. Także podanie zakresu i czasu wyeliminowania okresowego niezbędnych elementów budynku nr 1 jak część korytarzy i pomieszczeń stanowiących styk z przebudowywanymi elementami jest jednym z istotnych uwarunkowań procesu budowy i winno być sprecyzowane i uzgodnione przed prowadzeniem tych robót.
Pytanie nr 98:
Prosimy o potwierdzenie, że główny gazomierz oraz stacja redukcyjno-pomiarowa nie jest w zakresie GW.
Odp. na pytanie nr 98:
Zgodnie z Warunkami przyłączenia wydanymi przez DSG sp. z o.o. Oddział ZG Wrocław nr WR-TRU/MS/WP-1/302105/001/2011 z dn. 20.04.2012 r. miejscem rozgraniczenia własności sieci Operatora i instalacji 4WSK będzie zasuwa doziemna zainstalowana za gazomierzem i za stacją redukcyjno-pomiarową.
Wykonanie przyłącza gazowego ś/c ø63 wraz z gazomierzem i stacją redukcyjno-pomiarową będzie wykonane przez DSG w ramach umowy przyłączeniowej.
Realizacja przyłączenia do sieci gazowej Operatora wraz z opracowaniem projektu nastąpi po zawarciu umowy o przyłączenie pomiędzy 4WSK a Operatorem.
Pytanie nr 99:
W opisie technicznym do projektu wykonawczego Sieci Sanitarnych znajduje się uwaga, że w przypadku stwierdzenia złego stanu technicznego istniejących studni należy wymienić je na nowe. Prosimy o potwierdzenie, że przedmiary robót dot. Sieci sanitarnych nie obejmują swoim zakresem robót związanych z wymianą istniejących studzienek na nowe.
Odp. na pytanie nr 99:
Wykonawca winien oszacować konieczność wymiany w trakcie wizji lokalnej mając na względzie czas zakończenia robót i stan techniczny tych elementów.
Pytanie nr 100:
Prosimy o informację kto jest Gestorem zewnętrznych sieci sanitarnych przeznaczonych do likwidacji.
Odp. na pytanie nr 100:
Ścieżka dostępu: PŁYTA NR 1 PR. BUDOWLANY, PZ2 PRZYŁĄCZE KANALIZACJI DESZCZOWEJ UL PUŁTUSKA 1. STR TYT + OPIS
Oraz PŁYTA NR 1 PR. BUDOWLANY TOM I 2.DOKUMENTY FORMALNO -PRAWNE
Pytanie nr 101:
W przekazanej dokumentacji błędnie zeskalowane rysunki instalacji wod-kan. Proszę o przesłanie prawidłowo zeskalowanych rysunków o poniższych numerach:
a. WSI-3103 POZ+3.75 K2 INST WOD-KAN
b. WSI-3104 POZ+7.95 K3 INST WOD-KAN
c. WSI-3105 POZ+12.15 K4 INST WOD-KAN
d. WSI-3106 POZ+16.40 TT INST WOD-KAN
Odp. na pytanie nr 101:
Zamawiający nie rozumie użytego przez pytającego znaczenia terminu ,,zeskalowane rysunki”. Załącznik nr 8 do SIWZ – Dokumentacja projektowa zawierająca pełną dokumentację projektową w formie opisów, rysunków oraz innych dokumentów jest przetworzona w wersji edycyjnej na format plików pdf.
Pytanie nr 102:
Warunkiem utrzymania gwarancji na urządzenia, jest podpisanie na okres trwania gwarancji, umowy serwisowej z dostawcą, obejmującej koszt prac i materiałów eksploatacyjnych. Prosimy wskazać kto ma podpisać taką umowę z dostawcą i kto będzie ponosił całkowity koszt ww. przeglądów serwisowych - Zamawiający czy Wykonawca?
Odp. na pytanie nr 102:
Okres gwarancji i rękojmi obejmuje cały przedmiot zamówienia, w związku z czym koszty ponosi Wykonawca.
Pytanie nr 103:
Prosimy o jednoznaczne potwierdzenie czy całkowity koszt materiałów eksploatacyjnych wymienianych podczas serwisu, leży po stronie Zamawiającego? Na przykład, koszt całkowity serwisu agregatu prądotwórczego na przestrzeni 5 lat pracy jest znaczny, przy czym 89% tej wartości przeglądów serwisowych to koszt dostawy materiałów eksploatacyjnych. Kwota ta może się zmieniać w czasie ze względu na kurs PLN/EUR
Odp. na pytanie nr 103:
Nie potwierdzamy, tego że całkowity koszt materiałów eksploatacyjnych wymienianych podczas serwisu przez okres gwarancji i rękojmi leży po stronie Zamawiającego. Okres gwarancji i rękojmi obejmuje cały przedmiot zamówienia, w związku z czym koszty ponosi Wykonawca.
Pytanie nr 104:
Roztwory w wymiennikach ciepła central wentylacyjnych, między innymi w wymiennikach odzysku glikolowego są oparte o roztwór glikolu etylowego. Glikol etylenowy jest bardziej toksyczny w stosunku propylenowego. Zwracamy się do Zamawiającego z prośbą o potwierdzenie, że w wymiennikach ciepła kontaktujących się z powietrzem nawiewanym należy zastosować roztwór oparty na glikolu etylowym.
Odp. na pytanie nr 104:
Potwierdzamy że czynnikiem pośredniczącym w instalacji chłodniczej jest glikol etylenowy. Ma on dużo mniejsze opory przepływu. Przy zastosowaniu w zamkniętych instalacjach klimatyzacyjnych nie ma możliwości skażenia środowiska.
W instalacji odzysku ciepła ze skraplacza do ciepłej wody użytkowej został zastosowany glikol propylenowy.
Czynnik winien spełnić warunki dopuszczenia z aktualnymi przepisami obowiązującymi w dniu odbioru budynku.
Pytanie nr 105:
Zwracamy się do Zamawiającego z prośbą o potwierdzenie, że instalacja sterowania i automatycznej regulacji central wentylacyjnych, szaf klimatyzacyjnych ujęta jest w zakresie projektów dotyczących systemu BMS.
Odp. na pytanie nr 105:
Projekt wentylacji i klimatyzacji zawiera szczegółowe wytyczne dotyczące instalacji sterowania i automatycznej regulacji. W kosztorysie zostały ujęte ceny elementów AKP i okablowania.
Instalacja sterowania i automatycznej regulacji central wentylacyjnych szaf klimatyzacyjnych nie jest ujęta w zakresie projektów dotyczących systemu BMS. W projekcie BMS są ujęte wytyczne min. dla w/w instalacji w zakresie współpracy z systemem BMS.
Wykonawca w/w zakresie winien skalkulować wykonanie obiektu, które umożliwi jego odbiór i realizacje planowanej funkcji obiektu. Dostawa i wykonanie instalacji central i szaf wentylacyjnych winna uwzględniać wszystkie elementy realizacji w tym uszczegółowienie dokumentacji i wykonanie innych nieujętych elementów obiektu wynikających z innych opracowań i dokumentów (uzgodnień, decyzje administracyjne, warunki techniczne itp.)
W przypadku zaistnienia konieczności wykonania opracowań wykonawca powinien w swojej kalkulacji uwzględnić uszczegółowienie dokumentacji w przedmiotowym zakresie. Niniejsza odpowiedź dotyczy realizacji całej inwestycji.
Pytanie nr 106:
Zwracamy się do Zamawiającego z prośbą o potwierdzenie, że czujniki z przetwornikami oraz pozostała aparatura kontrolno-pomiarowa, o którą opiera się system BMS, a nie wchodząca w skład dostaw urządzeń branży mechanicznej i sanitarnej, jest poza zakresem branży sanitarnej i mechanicznej(wentylacja, klimatyzacja, etc).
Odp. na pytanie nr 106:
Czujniki z przetwornikami oraz pozostała aparatura kontrolno-pomiarowa wraz z przetwornikami i sterownikami dla branży sanitarnej i mechanicznej jest w zakresie odpowiedniej branży.
Przykładowo dla branży sanitarnej: wodomierze należy w ramach robót sanitarnych wyposażyć w nakładki z protokołem M-BUS, a liczniki ciepła w moduły M-BUS (wskazane zastosowanie akcesoriów producenta); konwertery M-Bus, zlokalizowane w szafach sterowniczych BMS, ujęto w projekcie BMS. W przypadku węzła cieplnego, w ramach robót sanitarnych, sterownik kotłów należy wyposażyć w kartę z otwartym protokołem do komunikacji z systemem BMS. Sterowniki central wentylacyjnych i klimatyzacyjnych należy w ramach robót wentylacyjnych wyposażyć w sterowniki z bramkami (portami) do współpracy z systemem BMS.
Automatyka systemów branżowych musi być integralną częścią systemu branżowego (instalacji wentylacji i klimatyzacji, systemu grzewczego, instalacji gazów medycznych, etc).
Założenie przyjęte w metodologii opracowywania dokumentacji projektowej – system BMS jest niezależnym systemem nad systemami branżowymi.
Przyjęte rozwiązanie jednoznacznie określa punkty styku i odpowiedzialności w zakresie eksploatacji i utrzymania, w tym gwarancji.
Wytyczne dla innych branż w zakresie dopuszczonych do stosowania czujników, protokołów komunikacji i interfejsów oraz oprogramowania opisano szczegółowo w projekcie BMS.
Logistyka dostaw i organizacja wykonania obiektu należy do zakresu obowiązków wykonawcy ( vide umowa) . Zamawiający nie narzuca sposobu realizacji obiektu w tym zakresie.
Załączniki do pobrania:
 2013-07-11 13:38:17 - Załącznik do pytania nr 12 rys WAD -1310 (1.12 MB) 2013-07-11 13:40:25 - Załącznik do pytania nr 14 wzór grarancji 1 (628.32 kB) 2013-07-11 13:41:05 - Załącznik do pytania nr 14 wzór grarancji 2 (295.54 kB) 2013-07-11 13:41:44 - Załącznik do pytania nr 94 (215.31 kB)
|
 |
 |
